特別適用

小批量和對打標精度要求不太高的用戶

沖擊頻率

大于200 Hz

運行系統

7寸顯示屏，單片機專用主板，內置多功能中文和英文界面打碼機軟件，無需外接電腦，觸摸屏支持手寫錄入中文字符

多種字體

多種字體可選，可加載

軟件系統

工業標記刻印系統(含：工業打印系統、圖形編輯器、圖形轉換器、字體編輯器、刻印數據庫管理系統)

圖形編輯

軟件提供自編輯器

打印內容

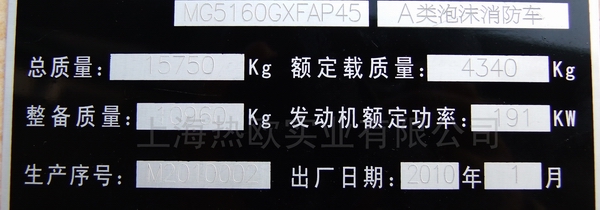

各種字符、流水號、VIN碼及圖形防偽標記

文字編輯

同時提供各類標記文字改型編輯

支持條碼


電腦版可打印條形碼掃描器讀取的條碼字符

圖形轉換

軟件提供各類圖形文件轉換方式

打印范圍

140×80 mm（可以根據要求定做）

數據檢索

將每天打印內容存檔，隨時檢索歷史打印數據

旋轉升級


可外接圓周夾具（另購），進行圓弧打標

自動記憶

自動記憶設定的狀態、流水號數

重復打印精度

<0.05 mm

自動對比

自動對比流水號、VIN碼，提示重復

打印深度

0.02～2.0 mm 可調（視壓力大小、材質硬度和刻印速度而定）

文字定位

提供鼠標拖動、方向鍵移動及坐標輸入

工件硬度

〈HRC60

自動保存

自動提示文件保存

打印速度

每秒可達2個字符 (2mm字高字母或數字)

模擬顯示

可直接在屏幕上觀察標記效果

打印方向

可選上、下、左、右、及管弧面、扇形

運行直觀

屏幕顯示即時運行路線

適用工件

各種材質、形狀、尺寸

可連續工作

＞24小時

輸入方式

手工、自動流水號遞增（可設定遞增數）

符合標準

可打印國家『車輛識別代號管理規則』中規定的VIN代碼?？勺詣咏y計打印內容可滿足ISO9001－9002質量體系認證對產品可標識性、追溯性的要求

電壓／功率

220V 50Hz ±10％ 約200 W

外包裝木箱尺寸

700（寬）*600（深）*880（高）(單位：mm)

氣源壓力

>=0.7 Mpa（實際使用0.2 ~ 0.6 Mpa）

總 重

80 KG

工作溫度

5~45度

凈 重

70 KG

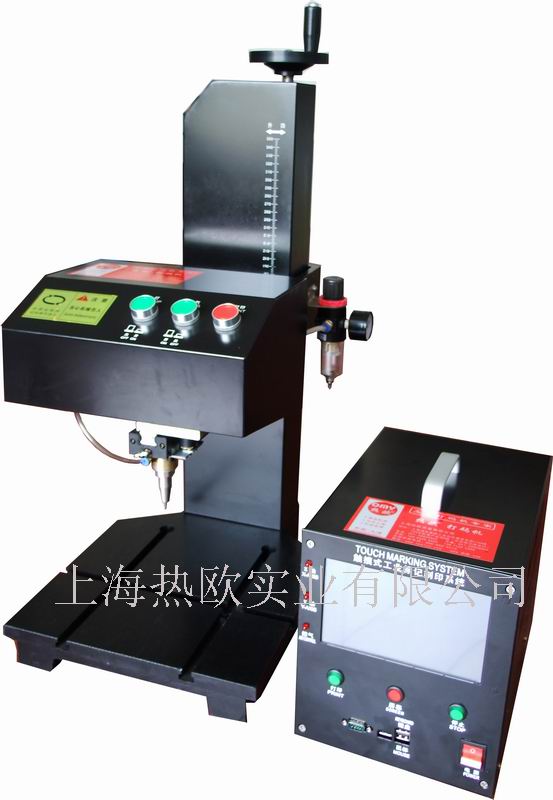

臺式簡易型 一體式氣動打標機 S-13 主要部件配置表

序號

子系統名稱

規格型號

產地/品牌

數量

1

XY驅動器

2M420

深圳

2

2

控制主板

OMYDPJ-13

上海熱歐

1

3

電磁閥

35A-ACA

美國MAC

1

4

工業級開關電源

100W

正品明緯

1

5

XY步進電機

定制型

2

6

濾水調壓閥

KFR2000

AIRTEC臺灣

1

7

同步帶

160*111

寧波伏龍

2

8

硬質合金針頭

2 ~ 4 mm

盧森堡CERAMETAL針芯

2

9

中高等強度直線導軌

140×80 mm

韓國 SBC

2
