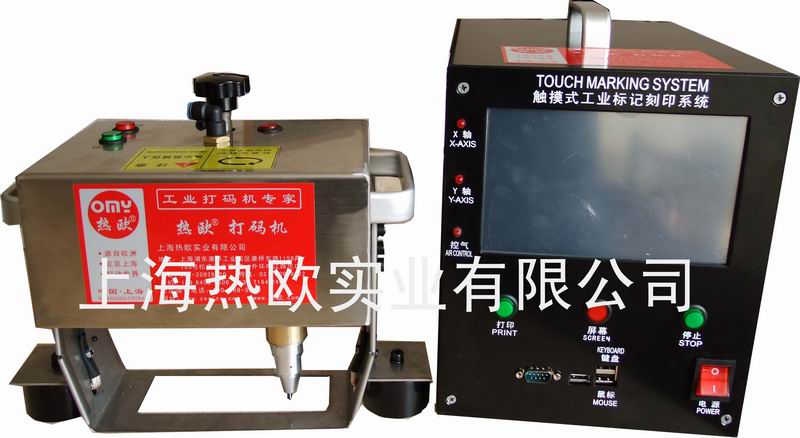

手持一體式氣動打標機 S-18   詳細功能介紹

特別適用

大型無法移動工件如汽車發動機、大梁等

沖擊頻率

大于200Hz

運行系統

7寸顯示屏，單片機專用主板，內置多功能中文和英文打碼機軟件，無需外接電腦，觸摸屏可手寫錄入中文字符

多種字體

多種字體可選，可加載

軟件系統

熱歐ThorX6工業標記刻印系統

圖形編輯

軟件提供,自編輯器

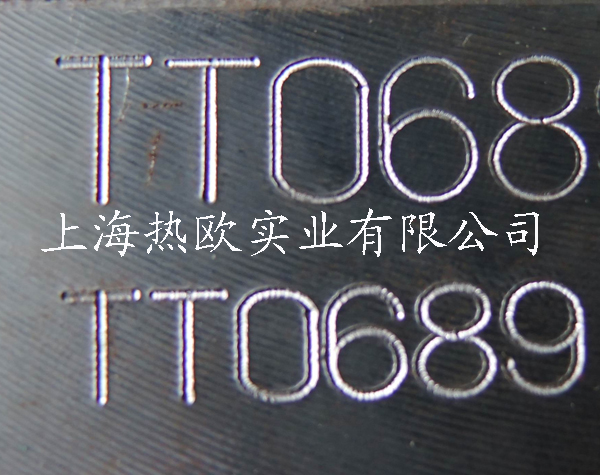

打印內容

各種字符、流水號、VIN碼及圖形防偽標記

文字編輯

同時提供各類標記文字改型編輯

適應能力


體積小、安裝靈活方便

圖形轉換

軟件提供各類圖形文件轉換方式

打印范圍

120×30mm（可以根據要求定做）

數據檢索

將每天打印內容存檔，隨時檢索歷史打印數據

主機外尺寸


220（長）*120（寬）*210（高）

自動記憶

自動記憶設定的狀態、流水號數

質量標準


符合公安部公布的車輛標記要求

自動對比

自動對比流水號、VIN碼，提示重復

打印深度


0.02～0.5mm 可調（視壓力大小、材質硬度和刻印速度而定）

文字定位

提供鼠標拖動、方向鍵移動及坐標輸入

工件硬度


〈HRC60

自動保存

自動提示文件保存

打印速度

每秒可達3～6個字符 (2mm字高字母或數字)

模擬顯示

7寸觸摸屏，可直接在屏幕上觀察標記效果

打印方向

可選上、下、左、右、及管弧面、扇形

運行直觀

屏幕顯示即時運行路線

適用工件

各種材質、形狀、尺寸

連續工作

＞48小時

輸入方式

手工、自動流水號遞增（可設定遞增數）

符合標準

可打印國家『車輛識別代號管理規則』中規定的VIN代碼。

電壓 功率


220V 50Hz ±10％   約200W

裝夾方便

采用電磁鐵吸附

氣源壓力


>=0.7 Mpa（實際使用0.2 ~ 0.6 Mpa）

主機重量

4 KG（不銹鋼機身外殼）

工作溫度


5~45度

價 格

請來電咨詢，可定做打印范圍

手持一體式氣動打標機 S-18 主要部件配置表

序號

子系統名稱

規格型號

產地/品牌

數量

1

XY驅動器

2M420

上海

2

2

控制主板

OMYDPJ

熱歐

1

3

電磁閥

35A-ACA

MAC

1

4

工業級開關電源

100W

明緯/衡孚

1

5

XY步進電機

定制型

上海

2

6

濾水調壓閥

AFR2000

AIRTAC

1

7

同步帶

120*30

FULONG

2

8

打印針

2、3、4 mm可選

硬質合金針芯

2

9

高精度微型直線導軌

120×30 mm

PMI

2
